ESD（静电放电）保护功能的EMI滤波器

ESD（静电放电）保护功能的EMI滤波器介绍

日本京瓷公司的KVA21系列(2012尺寸) “KVA16系列”是一款带有ESD（静电放电）保护功能的EMI滤波器，相比，不仅在投影面积上只有它的1/2，而且也节省了封装面积的空间。

另外，KVA21系列也采用了美国AVX公司独立开发的压敏电阻材料，利用高精度电磁场模拟进行最先进的设计，实现了结构紧凑、高减衰特性以及稳定的ESD（静电放电）保护功能。

1608型带ESD保护功能的4EMI联滤波器

ESD（静电放电）保护功能的EMI滤波器概述

ESD（静电放电）保护功能的EMI滤波器类型是一种具有静电放电（ESD）保护功能的多层电磁干扰（EMI）滤波器

ESD（静电放电）保护功能的EMI滤波器名称为：

KVA16系列 1608型

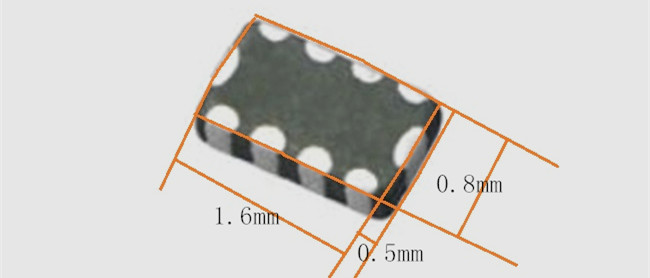

尺寸：1.6×0.8×0.5 mm（标准）

生产工厂：鹿儿岛国分工厂

生产能力：1000万个/月（从2008年3月开始）

另外，样品从2007年12月起可以出厂。

ESD（静电放电）保护功能的EMI滤波器主要规格

静电阻抗　IEC/EN 61000-4-2标准　接触放电±8KV

型号截止频率静电容值减衰量额定电压压敏电压800～1000 MHz1.0～2.0GHz

KVA16300C25 300MHz 25Pf 25dB min20dB min5V 16-24V

KVA16200C35 200MHz 35pF 30dB min20dB min5V 10-16V

KNA16060C30 60MHz 30pF

KNA16100C45 100MHz 45pF

KNA16150C35 150MHz 35pF

KNA16170C25 170MHz 25pF

KNA16200C18 200MHz 18pF

KNA16210C12 210MHz 12pF

KNA16220C09 220MHz 9pF

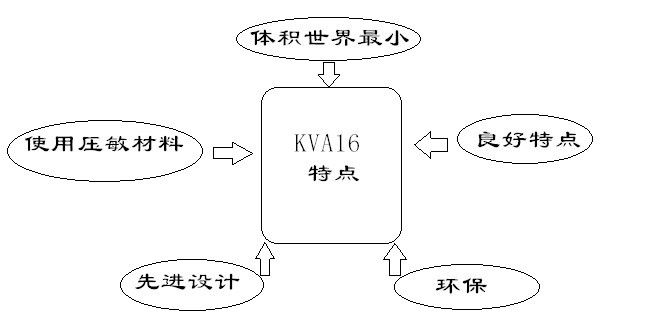

ESD（静电放电）保护功能的EMI滤波器的KVA16系列”特点

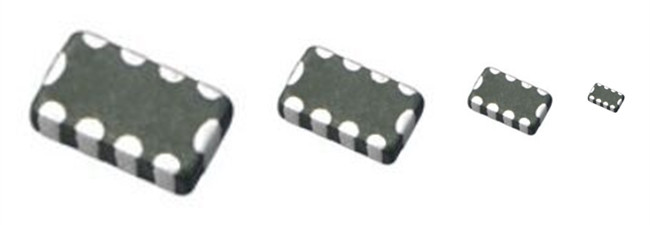

1.世界上体积最小 利用本公司现有的技术，采用高精度电磁场模拟进行最先进的电气设计及产品结构设计，与原来的2012型（KVA21系列）相比，投影面积是它的1/2，并成功实现1608型的开发。另外，也实现了高减衰分布常数的滤波器特性与稳定的ESD（静电放电）保护功能.

2.采用独立开发的压敏材料，实现良好的ESD阻抗。 利用本公司关联公司－美国AVX公司优质材料的开发技术，开发并使用了适用在低温环境下进行干燥处理的EMI滤波器压敏材料。还有，利用高精度电磁场模拟的电路设计、结构设计，优化了L（电感）的线圈形状与C（电容）的配置。从而实现了8kV的接触放电（IEC/EN 61000-4-2基准）的ESD阻抗。

3.利用分布常数LC滤波器，在宽频、高频中具有良好的减衰特性。 不单增加了ESD保护功能，而且插损也小。另外，KVA16系列在800MHz到2.0GHz的宽频间，与原先系列（KNA系列）的急剧减衰一样，构成了表示超过20dB的高减衰特性滤波器电路。

4.利用单一结构滤波器的最先进设计，确保较高的可靠性与生产可行性。 采用单一的压敏材料生产出的分布常数LC滤波器，保证了很高的可靠性，同时也有很好的生产可行性。

5.环保性能,本产品是一款无铅，符合RoHS指令的环保产品。
