风华贴片电阻1206

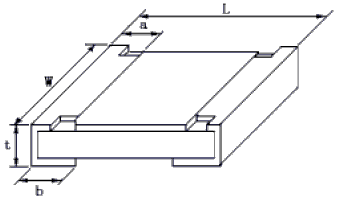

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：

英制 (inch)	公制 (mm)	长(L) (mm)	宽(W) (mm)	高(t) (mm)	a (mm)	b (mm)
1206	3216	3.20±0.20	1.60±0.15	0.55±0.10	0.50±0.20	0.50±0.20

贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场，属于金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

贴片电阻器的特点

1、体积小，重量轻

2、适合波峰焊和回流焊

3、机械强度高，高频特性优越

4、常用规格价格比传统的引线电阻还便宜

5、生产成本低，配合自动贴片机，适合现代电子产品规模化生产
