贴片电容测量方法有哪些?

电容测试方法很多,最常见的为万用表测试,

电容好坏判断

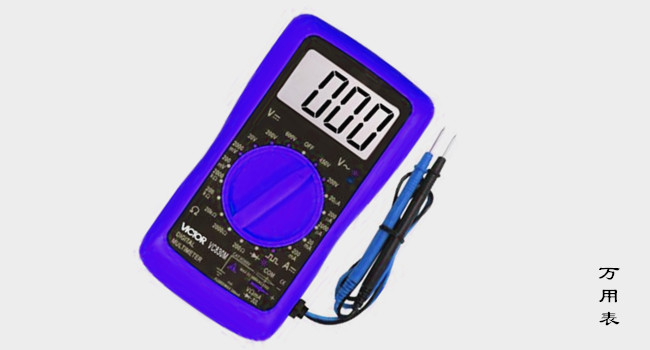

电容好坏判断的指标是电容的电阻大小,首先需要使用到万用表.

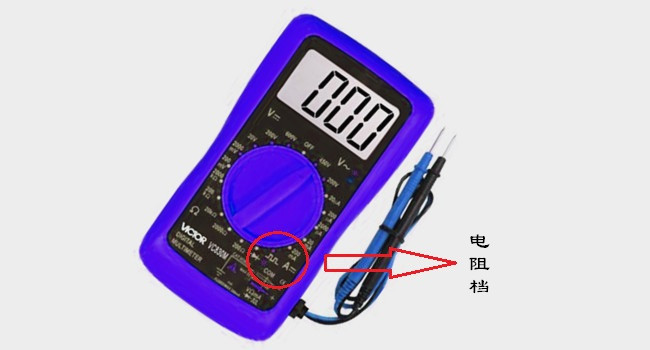

第一步:万用表归档,调节万用表到电阻档,

查看阻值即可知道电容的好坏,首先电阻阻值,为什么是电阻,不是电压,不是电流测试呢?主要原因是电容是一个断路,断路和短路是两码事,断路就是电阻无穷大,短路正好相反是无穷小的正数,这个时候选取电阻测试法是最好的方法.

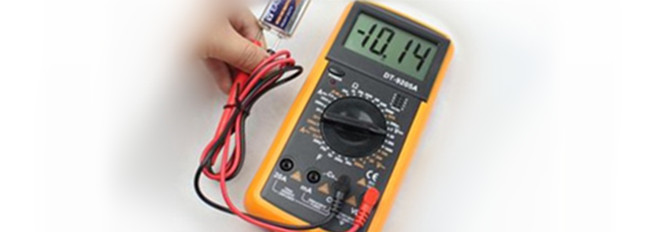

第二步:将万用表的表头链接电容两端

查看电容的阻值,我们会直接将万用表的表头,通过电容的两头查看电容的阻值,这样电容的阻值可以读出来,就可以进行判断电容的是否为断路,以此来判断电容的好坏.

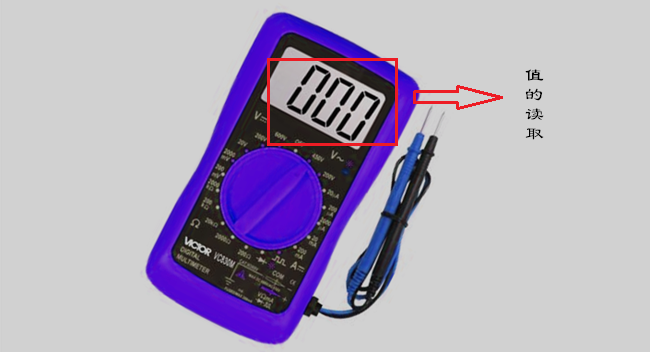

第三部:万用表读值

万用表的读值比较简单,根据值的变化范围,以此从小往大排列,读取的时候也是依次从小到大读取就可以达到要求.

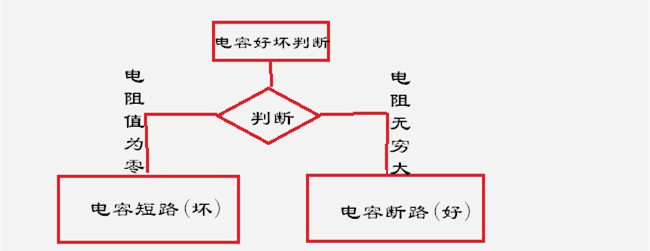

第四步:对读值进行判断

判断读值可以判断电容的好坏,如果读值时指针一直变大,这时候说明电阻一直变大,说明电路为断路,这时候说明电容质量为优,当测量的时候发现阻值直接0,说明此电容为短路电容,电容为坏品.

电解电容漏电的测试

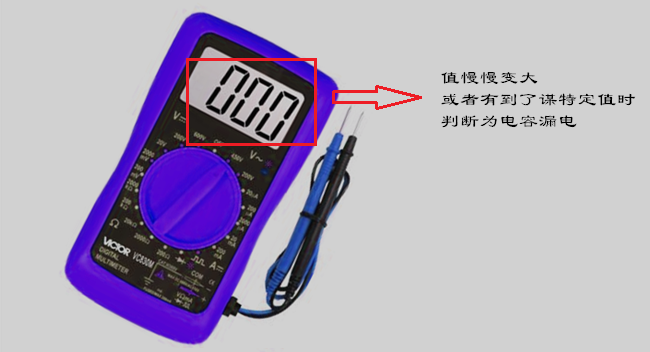

使用同种测试方法,先用万用表链接电容两端,进行测试,当发现万用表出现读值跳到某一个值的时候出现暂停现象,或者出现跳动比较缓慢,这个我们就可以判断电容有漏电的情况

电容漏电的判断依据,当电容漏电的时候,会形成电容和漏电并联,并联后的电容就是一个有部分电压的电阻,这时候量取"电阻"的时候会发现电阻到了一定的电阻值就停止,符合万用表的测量,或者跳动很缓慢,也符合电阻的测量,依次判定电容漏电.
