特瑞仕电池充电IC XC6801

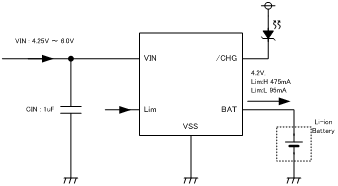

XC6801系列是用于单节锂离子蓄电池的定电流,定电压线性充电用IC。

在内部把蓄电池充电结束时的电压设定为4.2V±0.7%。此外，把连续补充充电电压设定为2.9V±3.0%。连续补充充电模式把提供给蓄电池的电流设定为充电电流的1/10，能实现安全地给蓄电池充电。

因为能选择给LIM端子输入低电平时100mA(MAX.)及输入高电平时500mA(MAX.)的高精度充电电流，适用于从USB提供充电的应用目的。 备有充电状态输出端子(/CHG)，在外部连接LED能确认充电状态。
