凌力尔特微波混频器LTC5553

描述

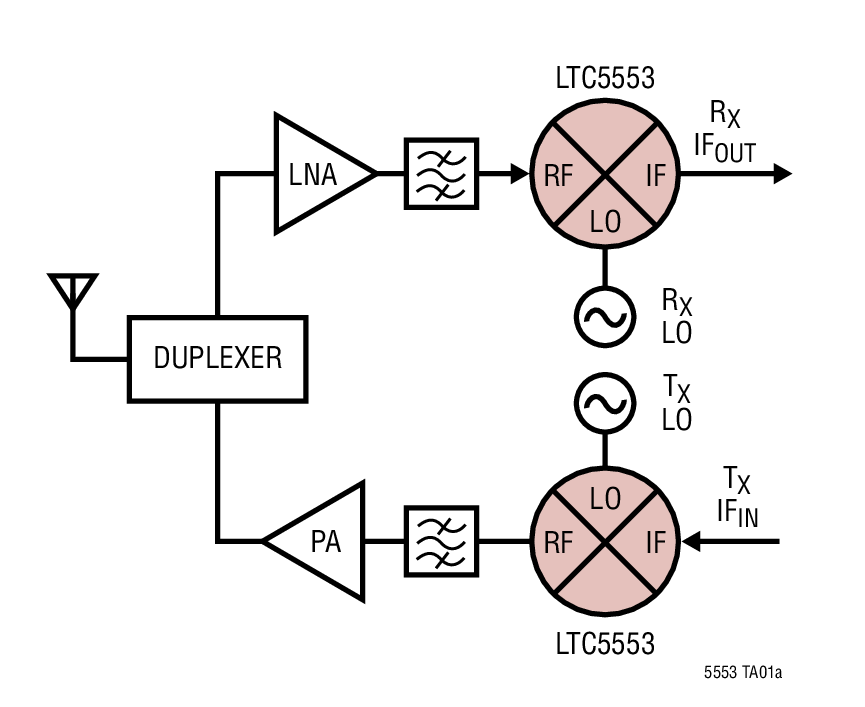

LTC®5553 是一款高性能、微波双平衡无源混频器，其可用于上变频或下变频。

LTC5553 的混频器和集成化 RF 平衡-不平衡变压器专为覆盖 3GHz 至 20GHz RF频率范围而优化。该器件包括一个专门针对 1GHz 至 20GHz 频率范围而优化的集成型 LO 放大器，仅需 0dBm 的驱动功率。集成的 IF 平衡-不平衡变压器专为覆盖非常宽的 500MHz 至 9GHz 频率范围而优化，并提供了一个单端 50Ω 接口。

除了低的 LO 至 RF 和 LO 至 IF 泄漏之外，LTC5553 还提供了异常高的 IIP3 和 P1dB。而且，此器件还在一个小型封装中实现了高集成度。






特点

上变频或下变频

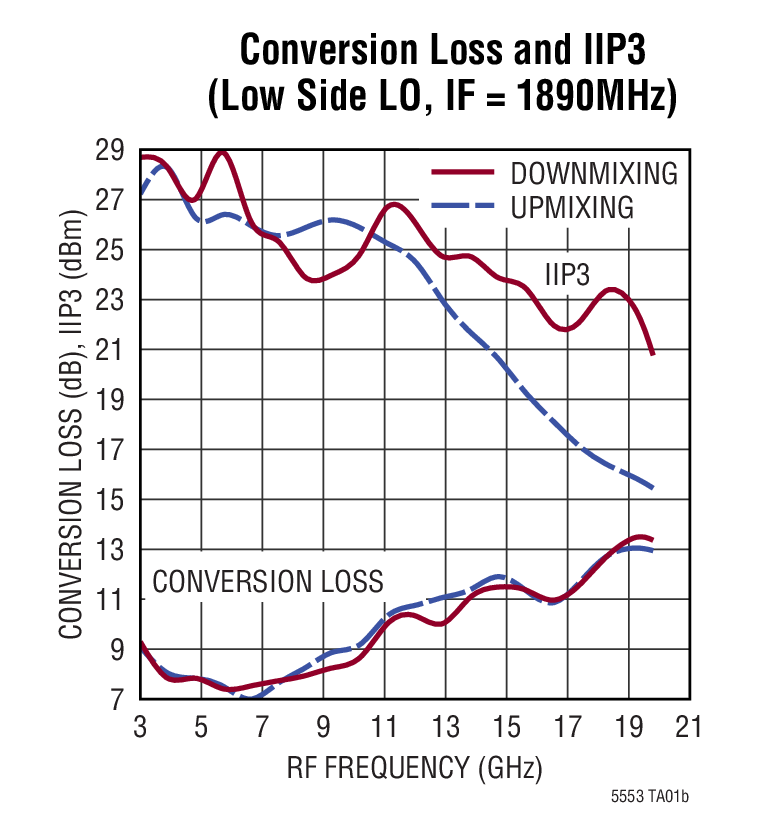

高 IIP3：在 10GHz 为 +24.3dBm 在 17GHz 为 +21.5dBm

9dB 转换损耗 (在 10GHz)

+16dBm 输入 P1dB (在 10GHz)

集成的 LO 缓冲器：0dBm LO 驱动

低的 LO-RF 泄漏：< -25dBm

50Ω 宽带匹配 RF、LO 和 IF 端口

3.3V/132mA 电源

针对 TDD 操作的快速接通 / 关断

3mm x 2mm、12 引脚 QFN 封装
